SML流延膜技術徹底改變單一材料的包裝解決方案：15 微米的 MDO-PE 薄膜

厚度範圍從極薄的 15 µm 到 60 微米um，生產速度高達 300 m/min，整個薄膜寬度上的完美厚度分佈，以及製造各種單一材料 PE 薄膜類型的可能性!!

這是 SML 最新產品的主要優勢!! 帶有整合MDO 裝置的流延薄膜生產線。

 用於擴充多功能性的阻隔層

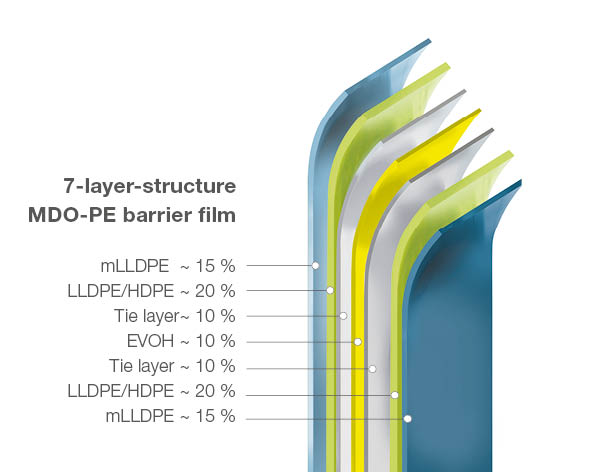

對於需要高阻隔包裝的敏感食品，厚度範圍為 25 µm 至 60 µm 的 7 層 MDO-PE 阻隔膜是 SML 流延膜生產線涵蓋的另一個應用領域。 MDO-PE 薄膜中的 EVOH 或 PVOH 阻隔層顯著提高了氧氣阻隔性，同時由於其在實際薄膜結構中所佔比例較低，因此保持了可回收性。

25 µm MDO-PE 阻隔膜，由 38% MDPE、27% HDPE、19% Tie、12% EVOH、3% LLDPE 和 1% 添加劑組成，各層分佈為 15/20/10/10/10/20 /15 % 顯示以下阻隔性能：

 OTR（氧氣透過率），23 °C，0 % RH：1 – 5 cm3/m2 24 小時

 WVTR（水蒸氣透過率），23 °C，90 % RH：6-8 g/m² 24 小時

流延技術可實現極低的公差

一般來說，SML 流延薄膜生產線透過冷卻輥上的受控冷卻來實現最佳的薄膜平整度。由於模頭螺栓是單獨控制的，因此整個薄膜寬度的厚度控制非常有效且簡單。 「此外，在 MDO 製程之前，可以輕鬆且非常精確地調整邊緣區域薄膜的厚度分佈。這一切都有助於在整個寬度上創造完美的厚度輪廓。

MDO 裝置獨特的設計：MDO 裝置中拉伸輥之間的距離可減少至 3 毫米，拉伸間隙的調節以電動方式進行。拉伸區域中的夾輥位置也是可調的。這確保了薄膜的理想拉伸過程，無論限定的拉伸間隙如何。

退火輥的數量和直徑可提供最佳的薄膜穩定性並最大限度地減少任何收縮，這對於貼合膜或印刷膜等後續製程尤其重要。

SML MDO 裝置中的所有輥子均單獨驅動和調整。 SML 使用水代替油來對輥子進行調製，既經濟又易於維護。

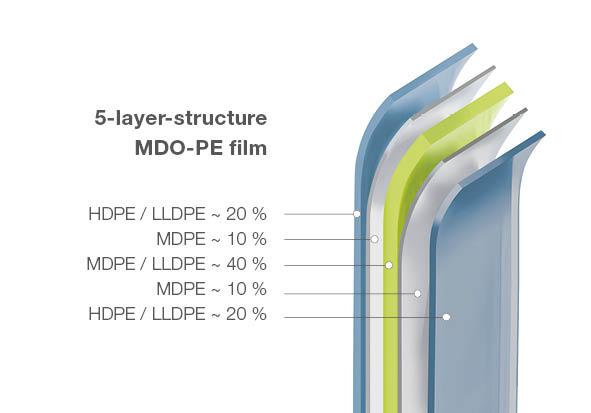

產品靈活性和多樣性

SML 的流延製程為生產前瞻性包裝解決方案提供了巨大的機會：除了 MDO-PE 薄膜外，該生產線還能夠生產 PE 或 PP 的傳統薄膜和阻隔薄膜以及金屬鍍鋁薄膜。
